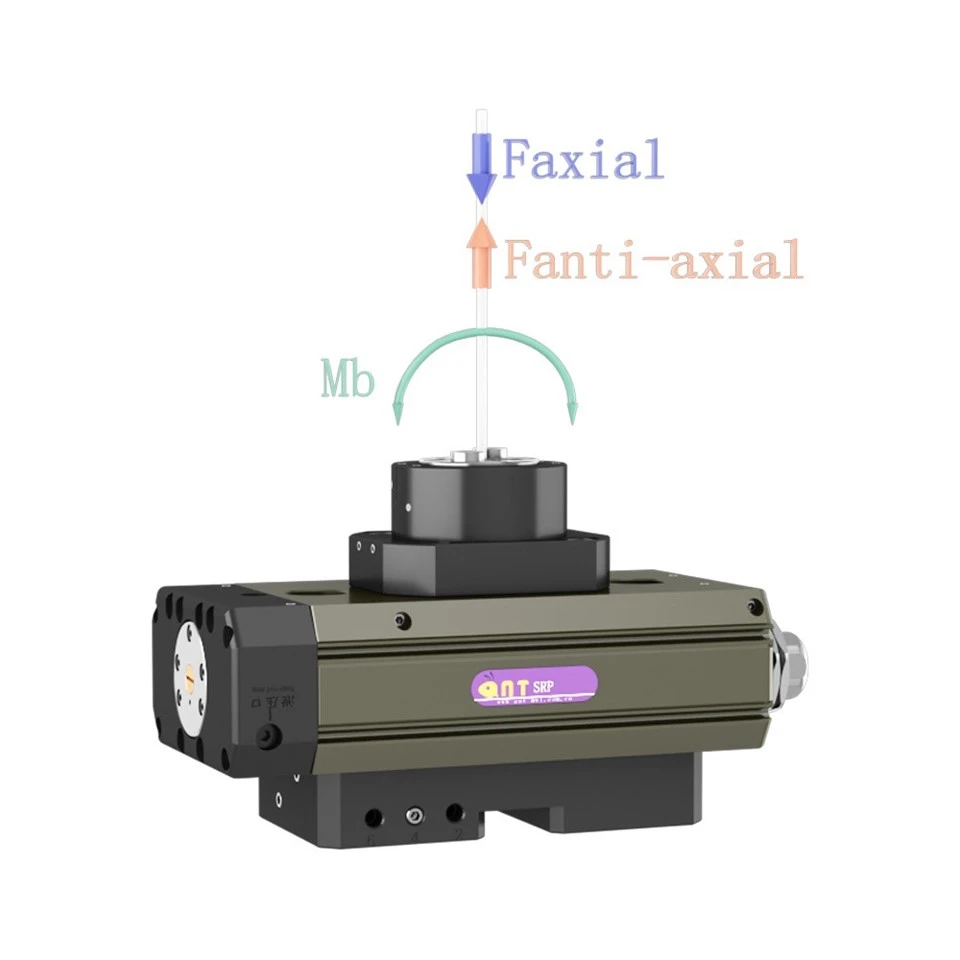

SRP Dual - Piston Döner Modülü: Temiz ve Zorlu Ortamlar İçin Hassas Hareket
Tazfonsuz doğruluk ve kontaminasyon gerektiren uygulamalar için tasarlanmış - ücretsiz çalışma
Çekirdek Mühendislik Yenilikleri
▌ Dual - Raf Tork Amprification
○ Sayaç - hareketli pistonlarHassas dişli sürücü →108nm maksimum tork(Srp63 @6bar)
○ 90 derece veya 180 derece rotasyon seçilebilirGörev için - Optimize edilmiş konumlandırma
○ Dahili hava/kablo yönlendirmeHarici boruyu ortadan kaldırır (IP64 Sertifikalı)
Technical Spesifikasyonlar
|
Model |
Tork @6bar |
Ağırlık |
Döngü süresi |
Dönme |
Kesinlik |
|
SRP30 |
10.5 nm |
2.4kg |
1.0s/1.2s |
90 derece /180 derece |
± 0.05 derece |
|
SRP40 |
22 nm |
4.36kg |
1.2s/1.5s |
90 derece /180 derece |
± 0.07 derece |
|
SRP50 |
49.5 nm |
9.1kg |
1.6s/1.8s |
90 derece /180 derece |
± 0.07 derece |
|
SRP63 |
108 nm |
26kg |
1.9s/2.1s |
90 derece /180 derece |
± 0.1 derece |
Kritik Özellikler
► Merkez deliği: Kablo yönlendirmesi için Ø10-25mm
► Hidrolik yastıklama: ayarlanabilir şok emilimi
► Sensör Hazır: Elektromanyetik Konum Geribildirimi
► Basınç Aralığı: 3-8 Bar (SRP63 için 4.5-8 bar)
► Hava tüketimi: 196-990 l/dk
► Sıcaklık aralığı: 5-60 derece
Precision - Kritik Uygulamalar
Tıbbi cihaz montajı
ISO Sınıf 5 Temiz Odalarında İmplant Bileşen Oryantasyonu
Cerrahi Araç Sterilizasyon Tepsisi Kullanımı
İlaç dağıtım cihazı kalibrasyonu
Yarı iletken üretimi
Gofret kaseti 180 derece çift - yan işleme
Vakum Odası Yükleni Manipülasyonu
Fotomask hizalama istasyonları
Gıda işleme
Aseptik ambalaj hattı konteyner yönü
Fırın Ürün Ciro Sistemleri
- Place (CIP) uyumlu otomasyonda -
Elektronik Otomasyon
PCB Panel 90 Derece Lehim Macunu İncelemesi
Ekran Modülü Hassas Bağlama
Konektör muhafazası düzeneği
Rekabet avantajları
Sıfır kontaminasyon riski: Dahili yönlendirme partikül üretimi önler
Açılı esneklik: Aynı birim 90 derece dönme veya 180 derece yeniden yönlendirme
Hız hassasiyeti: 1.0s döngü süresinde 0.05 derece doğruluğu (SRP30-90)
Aşırı yük koruması: Mekanik uç ± 3 derece ayarlanabilirliği ile durur
Bakım bağışıklığı: Hard - Anodize Alüminyum Yıkama Kimyasalları
Çözüm
SRP döner modülü, hassas hareketi onunla yeniden tanımlar.Dual - piston tahrik sistemi, teslimatEndüstri - Lider Tork (108nm)VeMicro - derece doğruluğu (± 0.05 derece)Hem temiz hem de endüstriyel ortamlarda. Devrimci iç yönlendirmesi, IP64 çevre koruması sağlarken tıbbi ve yarı iletken uygulamalar için kontaminasyon risklerini ortadan kaldırır. Seçilebilir 90 derece /180 derece dönme, hidrolik yastıklama ile titreşimi sağlayan optimal iş istasyonu tasarımını sağlar - serbest konumlandırma. Kablo yönetimi zorluklarıyla veya temiz oda kontaminasyonuyla mücadele eden otomasyon mühendisleri için SRP, mekanik zarafet yoluyla ödün vermeyen performans sunar.
Hassasiyetin çok yönlülüğü karşıladığı yerlerde, SRP serisi endüstri 4.0'ın en zorlu ortamları için kusursuz açısal konumlandırma sunar.
